一、功能特點（LYBBC-V電力儀器現貨市場“手持式變比組別快速分析儀"價格便宜,質量好）

 1、真正三相測試：?jiǎn)蜗嚯娫摧斎耄瑑?nèi)部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

 2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號。

 3、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。

 4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

 5、抗振性好：接插件的使用增強了抗振性能。

6、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。

7、 采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。

8、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。

9、攜帶方便：體積小，重量輕。

10、可選裝內部充電電池，現場無需任何電源，即可完成測試工作。

二、技術指標（LYBBC-V電力儀器現貨市場“手持式變比組別快速分析儀"價格便宜,質量好）

1、變比測量范圍：0.9~8000。

2、測量速度快：1分鐘內完成三相測試。

3、測量精度: 高壓側電壓的測量精度0.05%

低壓側電壓的測量精度0.1%

變比測量精度       0.1%（0.9－1000）

                            0.2%（1000－3000）

                            0.3%（3000－8000）

4、攜帶方便、適合野外作業。

5、重量：3KG

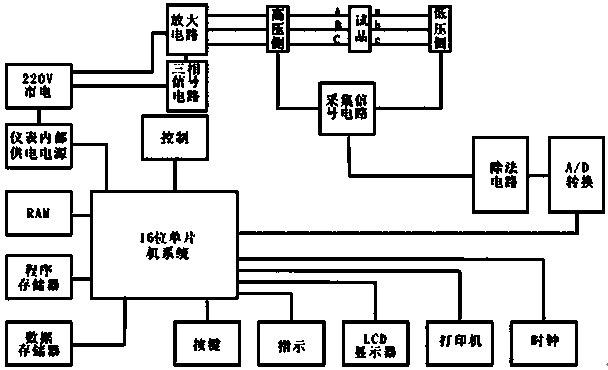

三、工作原理框圖

四、結構外觀

儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用手持式注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

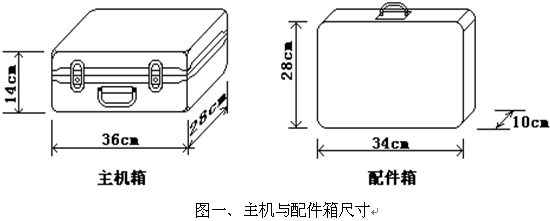

1、結構尺寸

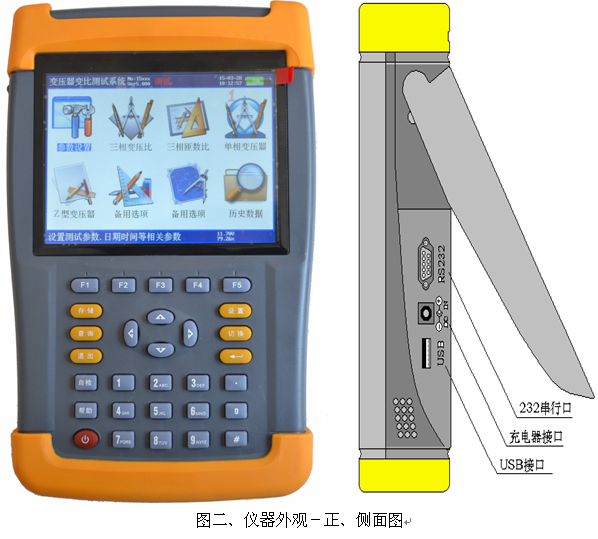

2、儀器外觀

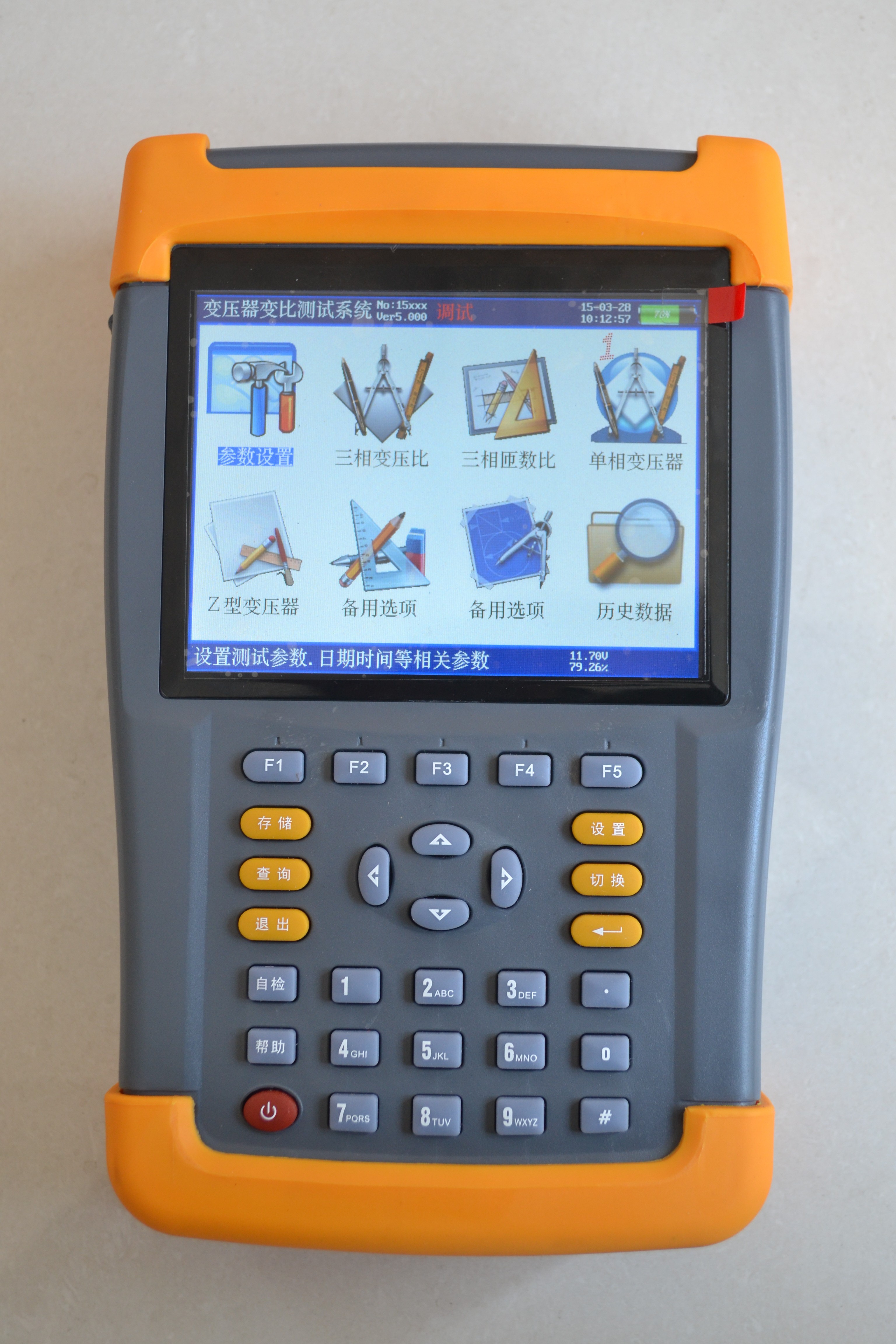

儀器頂端部分是變比測試航空插頭，高壓側，低壓側端子。正面上部是彩色液晶屏，下部是標準30鍵的控制鍵盤；在儀器的右側打開支架可看到USB接口、充電接口、RS232接口。

3、鍵盤說明

鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。

各鍵功能如下：

↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。

一架搭載“仿地飛行"功能的無人機從南京110千伏湯山變電站固定機場自動起飛，對途經多處丘陵與山地的110千伏陽后2號輸電線路通道開展智能巡檢，全程未觸發避障告警，高效完成圖像采集與回傳任務。該功能由江蘇方天電力技術有限公司自主研發，已成功接入江蘇省無人機公共服務平臺，正式投入使用。

據悉，“仿地飛行"功能于8月正式上線，是該公司針對復雜地形無人機巡檢推出的突破性技術。該功能模式下，江蘇電網無人機公共服務平臺接收到通道巡檢任務后，依托高精度地形數據，對預設航線的高度進行逐段動態調整，并生成與地面起伏保持恒定相對高度的新航線，再下發至機場端執行。無人機由此可全程適應地形的起伏變化，全部解決了以往固定高度飛行在起伏區域易導致的觸障、墜機及任務中斷等問題。現如今，依托“仿地飛行"功能，無人機可自動適應地形起伏，安全性和可靠性顯著提升。以南京江寧示范區為例，原有172基桿塔因地形原因無人機屢現避障失敗，自該功能上線以來，已順利完成137基桿塔的測試，未發生任何避障異常，目前其余桿塔的測試工作正在有序推進中。

本公司是專業生產“手持式變比組別快速分析儀"高壓電力設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。

本產品攜帶方便、測量快速，抗干擾能力強，便于現場使用。在使用本儀器之前請仔細閱讀本產品的使用說明，如果在使用過程中遇到任何問題可與我們直接聯系！（上海來揚電氣轉載其他網站內容，出于傳遞更多信息而非盈利之目的，同時并不代表贊成其觀點或證實其描述，內容僅供參考。版權歸原作者所有，若有侵權，請聯系我們刪除。）
