第1章   產品概述（LYGC9000PLUS電力調試標準產品“油氣色譜分析系統"使用注意事項）

非常感謝你們選購LYGC9000PLUS氣相色譜儀,使用前請認真閱讀使用說明書!

氣相色譜儀采用7寸彩色觸摸屏設計；該儀器吸收了國內外同類產品很好的技術，通過觸摸設定各種參數，機內具有掉電保護、超溫保護、“0℃" 保護、斷氣保護、電子自動點火等功能。具有穩定可靠的性能、簡潔合理的結構、簡單方便的操作、擴展能力及強等優點，具有獨特的柱室跟蹤升溫功能。其配置為雙氫焰離子化檢測器（FID）、熱導檢測器（TCD），FID檢測器配合轉化爐能對微量一氧化碳、二氧化碳的分析。

氣相色譜儀用于檢測變壓器油、互感器油中溶解氣體組分含量，包括H2、CO、CO2、CH4、C2H4、C2H6、C2H2。符合《絕緣油中溶解氣體組分含量的氣相色譜測定法》（GB/T17623）中規定。

7寸彩色觸摸屏中文顯示、全微機化操作  采用中文顯示，同時顯示5-9行，四路溫控、壓力/流量可同時監視，方便觀看多路控制參數。并實現對各溫區溫度數字設定與控制、檢測器控制、流量顯示、超溫保護等許多功能單鍵操作。

一針進樣雙檢測器氣路流程，既達到二針進樣的分離效果和靈敏度，又具有一次進樣全分析操作的方便之處。可測量絕緣油溶解氣體中H2、CO、CO2、CH4、C2H4、C2H6、C2H2七種組分分析（可選配9組分分析）。

性能好的TCD和雙FID三檢測器，并配備高效率的轉化爐，使分析結果的靈敏度高，烴類極小檢測靈敏度可達0.06μL/L。

儀器具備智能載氣壓力和流量監測功能，當壓力或流量超出預設范圍，微機控制系統會自動斷開橋流，從而保護熱導檢測器不被燒壞。

采用進口電子壓力/流量計，可精準顯示載氣壓力等，提高載氣的控制精度，保證了分析結果的準確性與良好的重現性。

采用智能微機控制系統，保證了四路溫控精度優于±0.1℃。

在電源突然斷電或瞬間干擾下，微機系統可將控制參數自動保存，干擾過后自動恢復正常運行，使儀器在無人看管下可靠運行。

當控溫鉑電阻短路（或開路），溫度超過設定保護值時，微機系統會斷開加熱開關保護儀器，并顯示故障部位和故障類型。

儀器出廠前經過充分的老化測試，各項參數已設置完成，用戶在每次試驗時只需進行簡單的開關機操作即可，使用極為簡便。

采用智能啟動技術，與以往的遙控按鈕式啟動操作相比，操作更加方便，使用更加快捷，保留時間計算更加精準。

自動追蹤點火裝置，可實現FID程控自動延時點火，與以往的點火方式相比，一次點火成功率更高。

四個溫度控制部件：柱箱、熱導、氫焰、轉化爐。

柱箱溫度控制：

控溫范圍：室溫以上8℃～350℃ （以1℃增量任意設置）

溫控精度：±0.1℃（環境溫度變化10℃或電源變化10％）

溫度梯度：≤1％（溫度范圍50℃～100℃）

熱導溫度控制：

控溫范圍：室溫以上8℃～420℃（以1℃增量任意設置）

溫控精度：±0.1℃

氫焰溫度控制：

室溫以上8℃～420℃（以1℃增量任意設置）

溫控精度：±0.1℃

轉化爐溫度控制：

室溫以上8℃～420℃（以1℃增量任意設置）

溫控精度：±0.1℃

靈敏度與檢測限：

熱導檢測器（TCD)：≥5000mV·mL/mg(CH4)

氫火焰離子化檢測器(FID)：≤50pg/s(CH4)

檢測器穩定性：

熱導基線漂移：≤0.15 mV/30min

熱導基線噪聲：≤20mV

氫焰基線漂移：≤10pA/30min

氫焰基線噪聲：≤1pA

儀器尺寸及重量：

主機尺寸：495（寬）× 535（高）× 480（深）

重    量：約55kg

儀器可選外圍設備及附件：

1、記錄器：

專用色譜數據工作站（需配電腦）

2、氣  源:

氮氣鋼瓶及減壓器（99.99%以上純度氮氣）；

氫氣鋼瓶及減壓器（99.99%以上純度氫氣）或氫氣發生器；

空氣鋼瓶及減壓器（干燥無油）或空氣發生器；

安裝前的準備工作：

1、安裝前的準備

(1)工作室與工作臺：工作室周圍不應有易燃、易爆的氣體以及強大的電磁場和電火花干擾，保持室內空氣干燥并通風良好。工作臺面應水平、穩固，不得有強烈振動。

(2)電源：儀器用220V，50HZ交流電源，電源的輸入線路的承受功率應大于2KW，電源電壓應穩定，否則應加3KW以上的調壓器，電源接線盒應接觸可靠。

(3)地線：為保證儀器性能及人身保障，儀器必須和大地可靠相連。埋設地線建議用銅網或銅板埋入一米深以下的濕土中，不允許用電源中線代替地線，不允許接在自來水管或暖氣片上。

(4)氣源與氣路管道:本儀器對三種氣源所需壓力：氮氣0.4Mpa，氫氣0.3MPa，空氣0.3MPa，須使用高純氣體及純凈空氣。使用高壓鋼瓶，應先熟悉高壓鋼瓶的資料，再動手操作，氣瓶應放置牢靠。

2、開箱檢查，按裝箱單清點儀器及附件。

第2章 整機結構及安裝（LYGC9000PLUS電力調試標準產品“油氣色譜分析系統"使用注意事項）

一、整機結構：

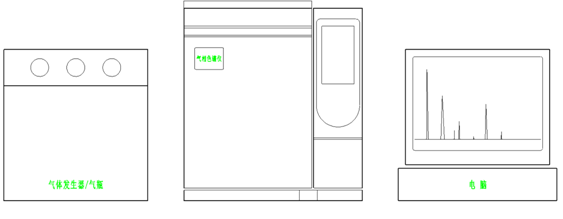

氣相色譜儀是由色譜主機、專用色譜數據工作站、氣源（發生器或鋼瓶氣）組成（附下圖）。

1、色譜主機結構

主機由三部分組成：左邊為為主機、上面為柱室、檢測器、轉化爐部分，右邊為微機溫控制單元（附下圖）。

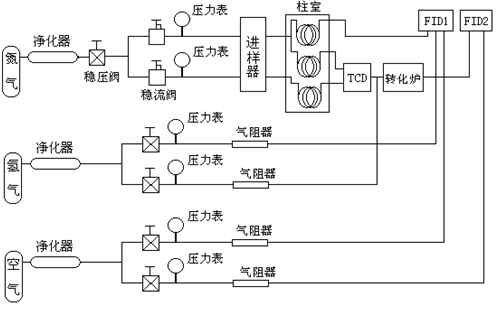

氣路部分：氮氣由穩壓/穩流控制調節，顯示穩壓/穩流出口壓力，穩流前均有穩壓，穩壓出廠前已定值，用戶不用調節；

載氣，氫氣，空氣可根據使用要求調節，采用了氣阻器及壓力表顯示方式。（附下圖）。

(3)柱室：大容積柱室可方便安裝不銹鋼填充柱。由渦輪風扇，電爐絲，鉑熱電阻，不銹鋼室體組成。采用了耐高溫低噪音電機，運行平穩震動小。

(4)檢測器布局：本儀器柱室、氫焰檢測器、熱導檢測器及轉化爐均獨立控溫，柱室正上方為進樣口，左邊為熱導檢測器，右邊為氫焰檢測器，氫焰檢測器后面為轉化爐。

二、整機安裝：（LYGC9000PLUS電力調試標準產品“油氣色譜分析系統"使用注意事項）

1、用萬用表電阻檔測量儀器的絕緣，即測量主機電源插頭對機殼絕緣都要大于20MΩ。

2、氣路安裝：將裝好減壓閥的鋼瓶接上凈化器，用附件箱的氣路管，連接在儀器進氣接頭上，連接后將接頭用肥皂水嚴格試漏，確保不漏氣，再進行下一步操作。使用氫氣時一定要杜絕外界火源。(一定注意載氣、氫氣、空氣順序！)

3、連接地線：主機接地端、電腦主機的金屬部分連接在一起，然后與大地線牢固相連，應確保接地良好。

4、需要安裝凈化器（選購）時，將活化好的5A分子篩裝入凈化器，連接之前應嚴格試漏。使用時應先通一下氣流，將5A分子篩的粉末吹出，防止進入氣路損壞閥件。若發現兩頭堵塞不住，應重新堵好。使用一段時間，應將分子篩倒出，放在干凈的馬夫爐內，在420℃溫度下活化24小時，然后冷卻到室溫時，迅速裝入凈化器，兩頭堵好再使用。
